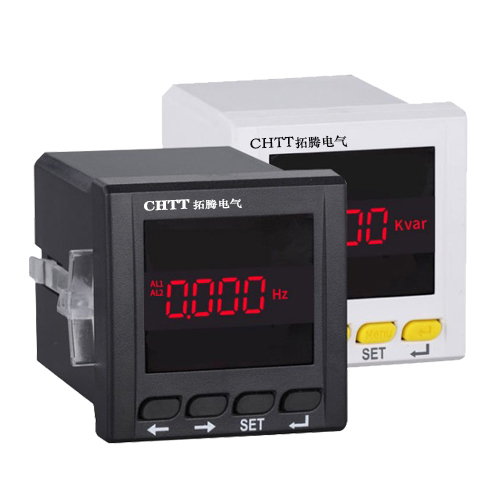

TT功率因数、有功、无功数显表

性能特点

 ◆ 高精度测量单、三相电网的有功功率、无功功率、视在功率

 ◆ 提供数码管显示，本地数据查询

 ◆ 电流、电压变比可编程设置

 ◆ 支持RS-485通讯，Modbus-RTU协议

 ◆ 支持开关量输入、开关量输出、模拟量变送输出

 ◆ 辅助电源：AC/DC 80V～270V、AC220V

 ◆ 多种外形选择，满足不同柜体电气回路的要求

技术参数

测量精度

有功功率

  0.5级

无功功率

  0.5级

视在功率

  0.5级

功率因数

  0.5级

信号输入

接线方式

单相、三相四线、三相三线

额定电流

AC1A 、AC5A

额定电压

AC57.7V、AC100V、AC220V、AC380V

过负载

电压：1.2倍(持续) ,2倍/1秒（瞬时）

电流：1.2倍(持续) ,10倍/5秒（瞬时）

功    耗

电压：＜1VA/相 ，电流：＜0.4VA/相

阻    抗

电压：＞300KΩ ，电流：＜20mΩ

频    率

45～65Hz

辅助电源

工作范围

AC/DC 80V～270V/AC220V

功    耗

＜4VA

功能模块

通讯接口

1路RS-485通讯，Modbus-RTU协议 波特率：1200～9600bps,默认2400bps

开关量输入

支持4路干接点输入

开关量输出

支持3路继电器输出，容量：AC250V/5A,DC30V/5A

变送输出

支持3路模拟量输出：0/4～20mA或0～5/10V

环   境

工作温度

-10℃～+55℃

存储温度

-25℃～+70℃

相对湿度

≤93%，无腐蚀性气体场所

海    拔

≤2500m

安全

绝缘电阻

＞100MΩ

交流耐压

AC2KV

电磁兼容性能

静电放电

4级

电快速瞬变脉冲群

4级

浪涌（冲击）

4级

外形尺寸

面框尺寸

120×120 80×80 96×48 96×96  72×72

开孔尺寸

111×111 76×76 92×45 92×92  68×68

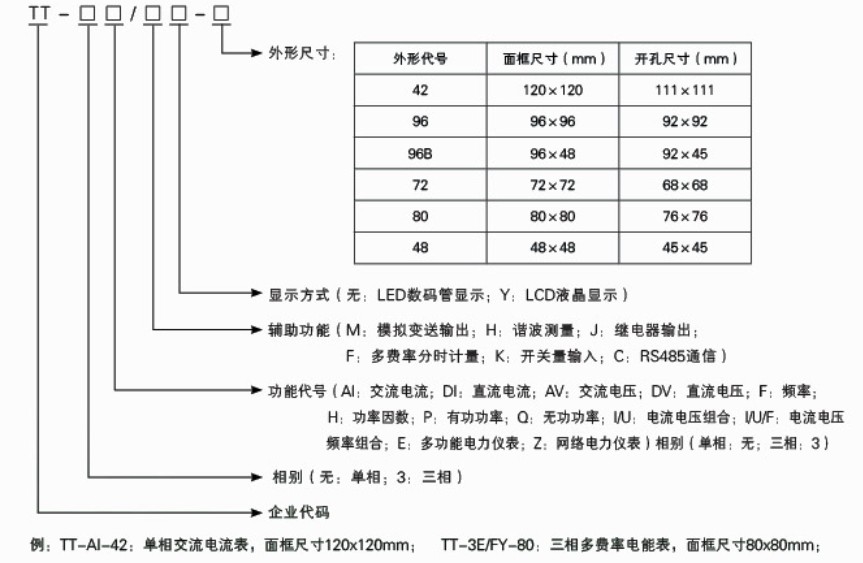

产品选型

产品规格

功能

型号

测量

扩展功能（选配）

显示

开孔尺寸（mm）

开关量输入

开关量输出

变送输出

通讯接口

LED

LCD

TT-E-42

单相全电量

4

3

3

1

√

—

111×111

TT-E-96

单相全电量

4

3

3

1

√

—

92×92

TT-E-72

单相全电量

4

3

3

1

√

—

68×68

TT-E-80

单相全电量

4

3

3

1

√

—

76×76

TT-P-42

单相有功

4

3

3

1

√

—

111×111

TT-3P-42

三相有功

4

3

3

1

√

—

TT-3Q-42

单相无功

4

3

3

1

√

—

TT-P-96

单相有功

4

3

3

1

√

—

92×92

TT-3P-96

三相有功

4

3

3

1

√

—

TT-3Q-96

三相无功

4

3

3

1

√

—

TT-P-96B

单相有功

4

3

3

1

√

—

92×45

TT-P-72

单相有功

4

3

3

1

√

—

68×68

TT-3P-72

三相有功

4

3

3

1

√

—

TT-3Q-72

三相无功

4

3

3

1

√

—

续二

功能

型号

测量

扩展功能（选配）

显示

开孔尺寸（mm）

开关量输入

开关量输出

变送输出

通讯接口

LED

LCD

TT-P-80

单相有功

2

2

1

1

√

—

76×76

TT-3P-80

三相有功

2

2

1

1

√

—

TT-3Q-80

三相无功

2

2

1

1

√

—

TT-H-42

单相功率因数

2

2

1

1

√

—

111×111

TT-3H-42

三相功率因数

2

2

1

1

√

—

TT-H-96

单相功率因数

2

2

1

1

√

—

92×92

TT-3H-96

三相功率因数

2

2

1

1

√

—

TT-H-96B

单相功率因数

2

2

1

1

√

—

92×45

TT-H-72

单相功率因数

2

2

1

1

√

—

68×68

TT-3H-72

三相功率因数

2

2

1

1

√

—

TT-H-80

单相功率因数

2

2

1

1

√

—

76×76

TT-3H-80

三相功率因数

2

2

1

1

√

—

TT-H-48

单相功率因数

2

2

1

1

√

—

45×45
