校线仪适用于不带电线路的校线工作，禁止将带电线缆接入到校线仪输入输出端子上，否则有可能会导致仪器损坏,是专用于电力二次回路线缆校线的多功能仪器.

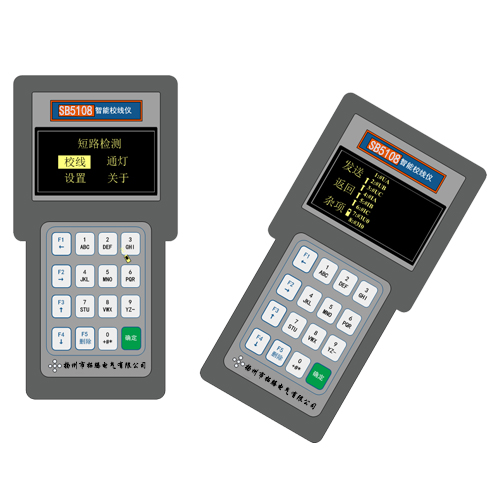

      SB5108智能手持式校线仪。一套 手持校线仪包括主机、从机两个仪器。主机包括8个输出端口、1个公 共地、1个语音端口和1个手电筒指示灯；从机包括1个接收端口、1 个公共地、1个语音端口和1个手电筒指示灯。校线时主机和从机分别 位于待校线的两端，按操作说明书要求正确接线，主机发送待测线的 标识信息，从机屏幕上会显示当前接线的名称信息。主机具有键盘， 可现场编辑每条待测线（对应装置每个端口）的名称，也可导入已经 编辑好的线路名称。校线过程中主机和从机可以通过一根已知线缆进 行有线通话，语音清晰，工作可靠，可大大提高校线效率。 该仪器不仅具有校线准确、迅速、可单人操作的优点，而且把通 话部分嵌入到设备内部，现场采用有线语音通讯，从而摆脱了无线通 讯的限制。和万用表相比优势在于可以输入和显示待校线路的编号， 而不是单纯的通断提示。该装置还可以快速检测待校线是否存在对地 短路故障和线间短路故障，并可以显示所有短路线路的序号，便于相 关人员及时排除短路故障。

  ◆ 仪器采用一体化设计，体积小，重量轻，锂电池供电，操作简单快捷方便,可实现单人操作；

  ◆ 采用独特硬件电路和软件算法，有效消除现场干扰信号，保证校线工作稳定可靠；

  ◆ 主机每路最多可输入10位线路标号(英文、数字和特殊字符组合)，也可使用缺省线路名称，线路名称可保存和导入,从机端可以实时显示线路名称；

  ◆ 主机和从机可以通过线缆进行语音通话，语音清晰，操作简单,大大提高现场校线效率；

  ◆ 主机和从机采用OLED高分辨率液晶显示屏，并采用按键快捷操作完成人机交互工作，操作简洁清晰，校线结果一目了然；

  ◆ 使用一台主机和从机可同时对八根线路进行校对，也可使用多台主机和一台从机同时完成n根线缆的校线工作,每台仪器可以自由切换为主机和从机工作模式；

  ◆ 仪器自带手电筒功能，便于在昏暗的环境下进行校线工作，也可用于光纤校线的光源；

  ◆ 仪器带有通灯校线功能，使用通灯功能时主机输出高电平、低电平和周期变化电平三种波形,对于电容较大的电力电缆或长距离电缆(1000m以上)，建议使用通灯功能进行校线。

  ◆ DC电源输入:DC8.4V,500mA；

  ◆ 主机测试端口输出8路，从机测试输入端口1路；

  ◆ 语音输入输出端口1路,半双工工作，通过语音按键切换；

  ◆ 公共地:1路；

  ◆ 手电筒:1路；

  ◆ 音频:频带300—3000Hz；

  ◆ 测试距离:大于1000m；

  ◆ 持续工作时间:大于5小时;

  ◆ 手持式结构:外型尺寸185mm(长)*100mm(宽)*40mm(高) ；

  ◆ 整机重量:480克。
