DJC系列电压击穿试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。电压击穿试验仪主要适用于固体绝缘材料如绝缘漆、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

击穿及耐压

  1、击穿、耐压试验就是对被试品施加一定的电压，并保持一定时间，以考虑被试品绝缘承受各种电压的性能。绝缘电阻和吸收比试验、泄漏电流和直流耐压试验以及介质损失角测量试验等虽然能发现很多绝缘缺陷，但因其试验电压低于被试品的工作电压，往往对一些绝缘缺陷还不能及时发现，为了进一步暴露设备缺陷，检查电气设备绝缘水平和确保是否能投入运行，有必要进行交流击穿及耐压试验。

    2、它是鉴定电气设备绝缘强度最有效最直接的方法，它对于判断电器设备能否投入运行具有决定性的意义。交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布均符合实际运行情况，因此，交直流击穿、耐压试验能有效地发现电气设备存在的较危险的集中性缺陷。试验电压越高，发现绝缘缺陷的有效性越高。

 软件功能主要包括：

        操作系统：支持XP，win7,win8系统，操作人性化；

• 实时监测：在实验过程中可以动态显示试验曲线；
  数据导出：试验结果方便导出。
  实验报告：自定义报告名称，并对实验报告进行打印；
  试验方式：直流试验和交流试验、进行选择；
  试验方法：击穿电压、耐压试验、阶梯升压等多种选择；
  参数设置：可根据不同的试验方式及试验方法灵活设置所需的不同参数值；
  校准功能：可针对设备进行校准设置；
  支持标准：支持国标及美国标准；
  报警功能：软件具备电压、电流报警功能。

品质保证：电磁兼容及安规检测

      拥有先进的电磁兼容测试系统，来自EMTEST、HAEFELY、Agilent、TESEQ和KIKUSUI等品牌，能够较全面地满足IEC、EN、CISPR和GB等相关标准的要求。该实验室配备了多名具有丰富经验的专职EMC工程师，可完成对测量仪器的高压电磁干扰、通讯稳定性以及设备的安全等全方位的电磁兼容性检测分析、评估和整改验证。保证生产的电压击穿试验仪更加安全可靠。

•   GB1408.1-2016《绝缘材料电气强度试验方法　第1部分；工频下试验、第2部分》GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
• GB/T 1 2656-1990《电容器纸工频击穿电压测定法》
• ASTM D149 - 09 《固体电绝缘材料在商用电源频率下的介电击穿电压和介电强度的标准试验方法》 DL/T 3 76-2010 复合绝缘子用硅橡胶绝缘材料通用技术条件

• 试验电压：50kV （20kV\50kV100kV\150kV各种型号）
•  电压精度：±1%
•  电流精度：：±1%
• 升压方式：电子升压（spwm ）
• 高压防护：TVS
• 防护时间：0.1ns
• 设备功率：3KVA（50KV型）10KVA(100KV型)
• 通讯接口：485 、蓝牙、远端控制
• 操控方式：工控机或电脑

 测试电极有：板材与片状材料：不等直径电极、等直径电极、带、薄膜和窄条：薄膜电极、其它电极： 软管电极、平行板电极、锥销电极、平行圆柱电极、球型电极。同时定做其它专用测试电极。    等符合：GB/T1408及ASTM149、IPC650标准上注明的电极。

新材料电压击穿试验仪

一、新材料电压击穿试验仪用途

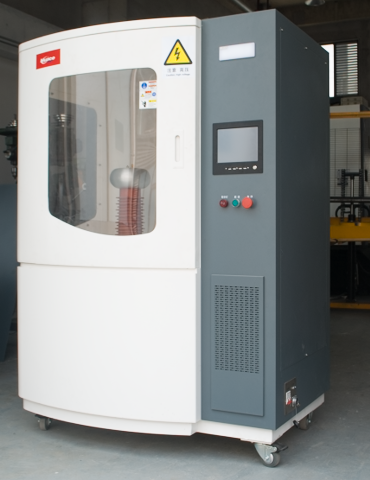

新材料电压击穿试验仪满足GB1408.1-2006《绝缘材料电气强度试验方法 第1部分；工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。电压击穿试验仪主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的试；电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。本试验机立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。


二、新材料电压击穿试验仪主要技术要求：
1、设备输入电压：交流220 V (普通试验室电源均可兼容)
2、试验电压方式：交流0--100KV ;
         直流0--100 KV
3、电器容量：3KVA
4、试验方法：0-100KV全量程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)
5、击穿及耐压试验升压速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S   (此项满足新标准里面极快速升压试验要求)  (此项满足新标准里面极快速升压试验要求)
注：本产品采用先进的直流伺服电机加载减速机构，保证了新标准里面关于极慢速试验和极快速试验的新要求，（一般为皮带轮机构，误差较大）保证用户可以自由选择升压速率，是目前同类产品中满足国标对于升压速率要求的测试设备。

6、新材料电压击穿试验仪试验方式：
          直流试验：1、匀速升压  2、阶梯升压  3、耐压试验
          交流试验：1、匀速升压  2、阶梯升压  3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。
8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。
9、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式。
10、支持短时间内短路试验要求。(其它同类产品无此功能)
11、一次试验可以同时做3个试样。(同类产品一次试验只能做一个试样)
12、电压测量误差：≤ 1.5％
13、试验电压连续可调：0-50 KV
14、耐压时间设定：0-6小时(可通过软件连续设定)
15、九级安全防护措施：

(1)超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)独立保护接地
(9)试验完成后电磁放电

 三、试验方式
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
1、绝缘试样空气中阶梯击穿或耐压试验
2、绝缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式

四、电压击穿试验仪试验软件：

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

五、设备安全保护功能：
 ◆试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的近距离大于270mm，50KV测试设备高压电极距离试验箱壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
 ◆设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
 ◆该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
 ◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
 ◆试验放电装置，电磁铁自动放电放置。

六、电压击穿试验仪设备主要配置
1、 试验主机一台
2、 5万伏高压发生器一台
3、 全自动微电脑电压调压装置一套(串口方式)
4、 试验电极规格(紫铜)(一般厂家为普通黄铜)：试验用电极￠25mm两个￠75mm一个
5、试验用油盒一只：材质为有机玻璃
6、电磁自动放电装置一套。（一般厂家为放电棒，即试验完成后，手持放电棒放电）
7、电压击穿计算机测控软件一套
8、计算机一套(专用抗强干扰计算机)
电脑主机配置：1、250G硬盘  2、2G内存  3、DVD光驱4、专用屏蔽机箱及附件
显示器配置：19寸纯平液晶显示器一台
9、彩色喷墨打印机一台(惠普品牌)
10、一级计量鉴定质检证书一份
11、产品使用说明书一份
12、合格证一份
