多台位极速互感器校验台


极速互感器校验台 (电子源互感器校验台)
产品简介

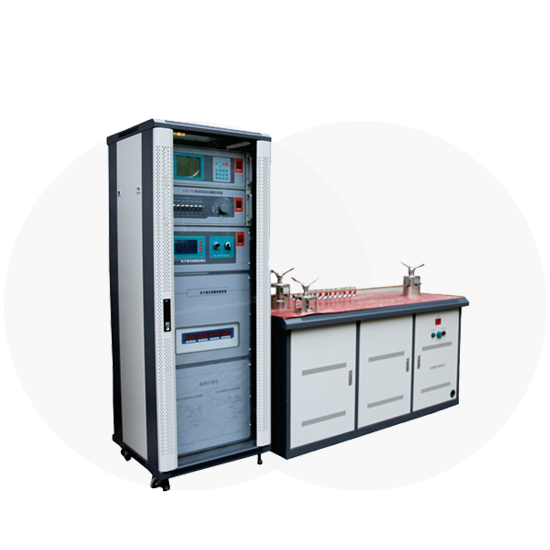

HGQT-12极速互感器校验装置是我公司最新研发的新一代智能型互感器校验台,整套装置校验速度更快、测试数据更准确、稳定性更好、保护功能更完善。

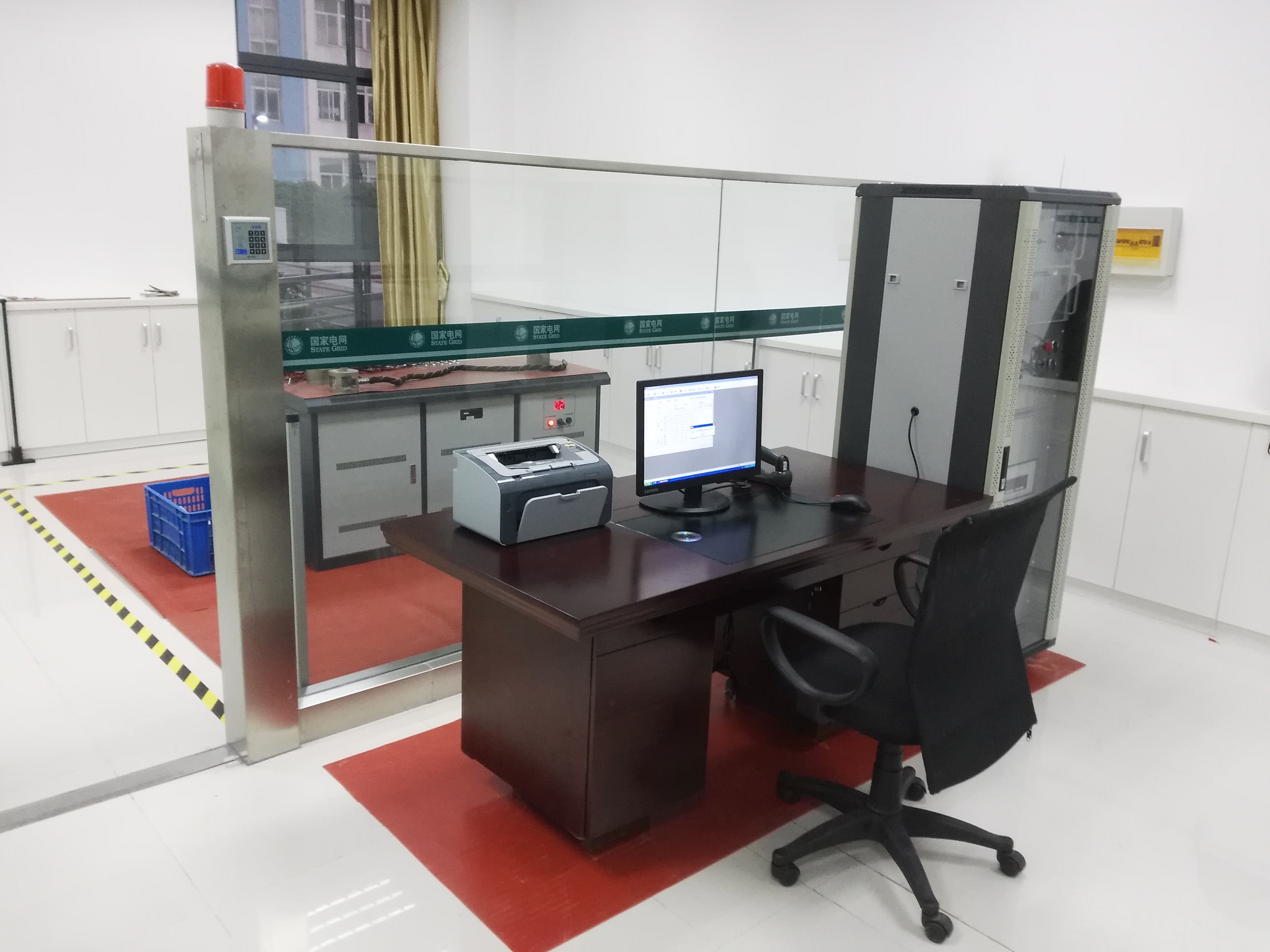

该装置由智能互感器校验仪、电压电流负荷箱、电子源控制柜、多台位互感器测试台等几部分组成。
操作人员通过互感器误差管理软件,设定被检互感器类型、变比、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数,一次升流过程(约3分钟)即可完成12只同变比电流互感器的误差数据测量,并存储到数据库中。
装置可遵照最新国家检定规程全自动校验各种高压电流互感器、电压互感器、组合式互感器以及计量箱等,是电力系统和其它计量监管部门进行互感器检定的理想设备。
产品特性
●装置具备联机自动、单机自动、单机手动三种测试模式
●一次升流过程(3-5分钟)完成12只电流互感器的测量工作,实现了真正意义上的极速校验功能。
●采用程控电子源,定点迅速准确,克服了传统电工调压器的噪声大,机械磨损等缺点。
● 测试过程中标准互感器一次、二次接线、电压电流负载箱全自动自动切换,无需人工换挡。
● 可任意选择台位进行校验,同步显示测试台位、标准互感器接线、功率因数、二次负荷。
● 可兼作工频、三倍频耐压试验台进行互感器耐压试验。
●具备过压、过流、百分表保护,测试中缺相、变比错误、极性错误及误差过大多种保护功能。
● 误差管理软件能装置可与国家电网、南方电网、地方电网营销系统无间隙端口对接。
技术参数
● 测量范围:
     同相分量(%):0.0001~200.0   分辨率:0.0001
     正交分量(分):0.001~999.9    分辨率:0.001
     阻抗():0.0001~60.0     分辨率:0.0001
     导纳(ms):0.0001~60.0    分辨率:0.0001
● 基本误差:
     同相分量:  f=(f×2%+δ×2%2个字)
     正交分量:  δ=(δ×2%+f×2%5个字)
     百分表:   1级
● 工作范围:
     电流: (1%-149%)In  (In=5A)
                  (5%-149%)In  (In=1A)
     电压: (5%-149%)Un  (Un=100V,150V,100V/)
                  (5%-199%)Un  (Un=100V/3)

注:本单位可提供深度产品定制!
电流范围(0.1A-40000A)
电压范围(6-1000kV)
精确等级:根据用户所需0.05---0.001s

                                 互感器校验装置(推荐)配置表

序号

产品名称

型号

技术指标

数量

配置

备注

 全自动互感器测试台

HGQT-12

CT、PT误差测量

1套

标配



1

互感器校验仪

HE

2.0级/1.0级

2

电子源控制柜

HT

额定容量:10~30kVA

3

电流互感器专用测试台

CT-12

测试12只电流互感器全部规程只需3~5分钟

4

全自动电压电流负荷箱

FY68

电压1.25VA~158.75VA电流2.5VA~60VA

5

自升流标准电流互感器

HL-S20As

(5-2000A/5A) 0.05S级

6

互感器误差数据管理软件

HG-II

数据管理

7

营销业务接口开发

MIS

国网、南网、地方电网

1次

选配

8

自升压精密电压互感器

HJ-S10G3

(6 kV、6/√3 kV、10kV、10/√3kV)/(100 V、100/√3V)0.05级

1台

选配

10

电脑、打印机

Lenovo、HP

台式电脑/HP1106

1套

标配

11

一次大电流导线

DDLX

2000A、600A 、200A

1套

标配

12

测试线包

XB

二次测试线、夹子

1套

标配

13

工具箱

GJX

扳手、螺丝刀

1套

标配
