产品概述

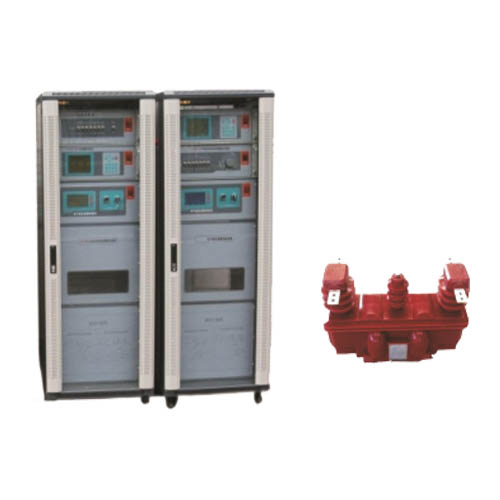

HECP-H全自动组合互感器检定装置改变了现行的传统单相检验方法，实现对6kV—35kV组合互感器的检定，符合现行国家标准和行业标准(试验导则)的要求，且易于实现检验，它不需要现行单相方法中多次接线试验的问题，能节省大量人力物力，提高工作效率。由组合互感器误差数据管理软件、互感器校验仪、电压电流负荷箱、电子功率源、标准互感器组成。各组件之间采用RS485通讯，实现三相组合互感器多相电压、电流的依次自动检定。
产品特性
1.  本装置准确级为0.05级。配置互感器校验仪、三相0.05级电压互感器和0.05S级标准电流互感器，用于检验0.2级及以下的高压三相组合互感器、计量箱；
2.  检定装置的三相电压电流标准源可由台体控制，可手动或自动的调节输出电压； 自动控制时可实现自动调节输出电压，从而实现全测量点自动校验；
3.  输出范围：同时升起三相被检电压互感器、电流互感器额定一次20%～120%，连续可调，解决了单相分别检定带来检测误差的问题；
4.  本装置所有组件具有自动换挡功能。可一次性接好标准电流互感器、标准电压互感器、被试互感器的试验线路，自动测试中互感器量限、相位、二次负荷的切换无需手工换档和换线；
5.  装置具有完善的报警和保护功能，发生过流、过压、电源短路等不安全因素，台体自动降低电流、降压、并发出报警信号；
6.  完全满足JJG313-2010和JJG314-2010要求，自动采样；
7.  输出调节细度＜0.5‰ ，解决了CT测量中1.0%点不好调整的问题。
产品应用
● 三相组合互感器、计量箱的校验和检定。
● 适用于电网公司计量测试中心，供电公司用电管理和计量部门,国家各级计量测试机构，及大型工矿企业等。
产品参数
测量对象：低压互感器、高压互感器、计量箱
测量量限：电流一次：5A~1000A；           电流二次：5A、1A
              电压一次：6kV~35kV；                 电压二次：200V、100V、100 V√3、100V/3
● 组合式互感器校验仪：

测试范围：
比差（%）：0.0001~199.9                                        分辨率：0.0001%
角差（’）：0.001~999.9                                            分辨率：0.001’
测试精度：2.0级
同相分量（f）： X=（X×2%+Y×2%±2个字）
正交分量(δ)： Y=（X×2%+Y×2%±5个字）
功率源
电源输入：AC 220V±10V         频率：（50Hz±0.5Hz）
输出电压：AC 0~300V
控制方式：自动/手动
输出容量：电流源部分       10kVA
● 电压电流负荷箱：

额定容量：        电流：2.5VA~80VA 、电压：1.25VA~158.75VA、 COSΦ=0.8
测量范围：        电流：1%~120%   、电压：20%~120%
二次电流：        5A、1A
二次电压：        100V、100/√3V
准 确 度：        3%
● 带升流器标准电流互感器：
一次电流：5A、10A、15A、25A、30A、40A、50A、60A、75A、100A、150A、200A、300A、400A、500A
二次电流：5A、1A（可选）
准确度等级：0.05S级、0.02S级（可选）
输入电压：0~250V
额定容量：5kVA
额定负荷：5VA
功率因数：1.0
额定电压：42kV
● 带升压器标准电压互感器：
一次电压：6kV、6kV/√3, 10kV、10kV/√3，35kV、35kV/√3
二次电压：100V、100/√3
准确等级：0.05级、0.02级（可选）
输入电压：0~250V
额定容量：0.5kVA
额定负荷：≤0.25VA
功率因数：1.0
额定电压：42kV
