电机试验一般由3台CT，2台PT，V型接线组成，其电压一般10kV，电流1200A以下，PT做成二次抽头式的，CT也做成二次抽头切换式的，高电流值/小电流值=K≤20，这样可省去电动开关，仅保留一个隔离刀开关即可，如K≥20以上，可将CT一次分为两级，满足测量电流跨度要求，这样需要用2台隔离开关即可满足要求。

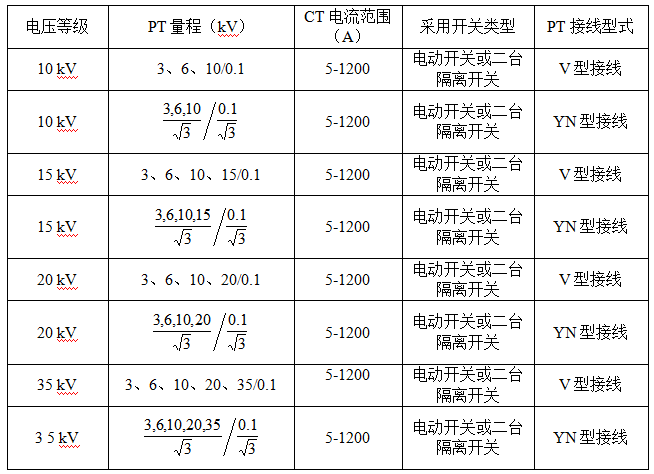

表3.1：常用封闭式互感器柜参数

注：柜体尺寸可由用户根据现场情况决定，CT采用一次抽头切换量程时，用电动开关切换，CT一次采用2段时，可用2台隔离开关切换。

变压器试验用互感器柜

封闭式互感器柜，内部一般由三台电压互感器，三台电流互感器，一台电动无载切换开关，一台隔离开关，连接母线等组成。柜体采用全封闭式结构，被测进线由壳体下方接入CT公共端，经电动无载切换开关后引到隔离开关，再由隔离开关引到被测试品加压试验，可实现远程操作控制，完成自动化测量，操作，维修简便，使用安全可靠。电动开关带有档位显示（也可留有数字接口），电动开关控制器与电压互感器的二次转换开关，均装于控制台上。

封闭式互感器柜适合于电压20kV以下，电流1500A以下的交流试验系统做电气测量，当电压等级为35kV时，柜体采用半封闭式网柜结构，互感器采用CT·PT一次式结构。
