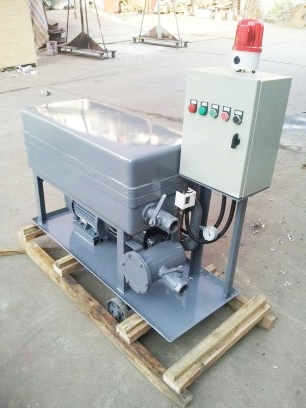

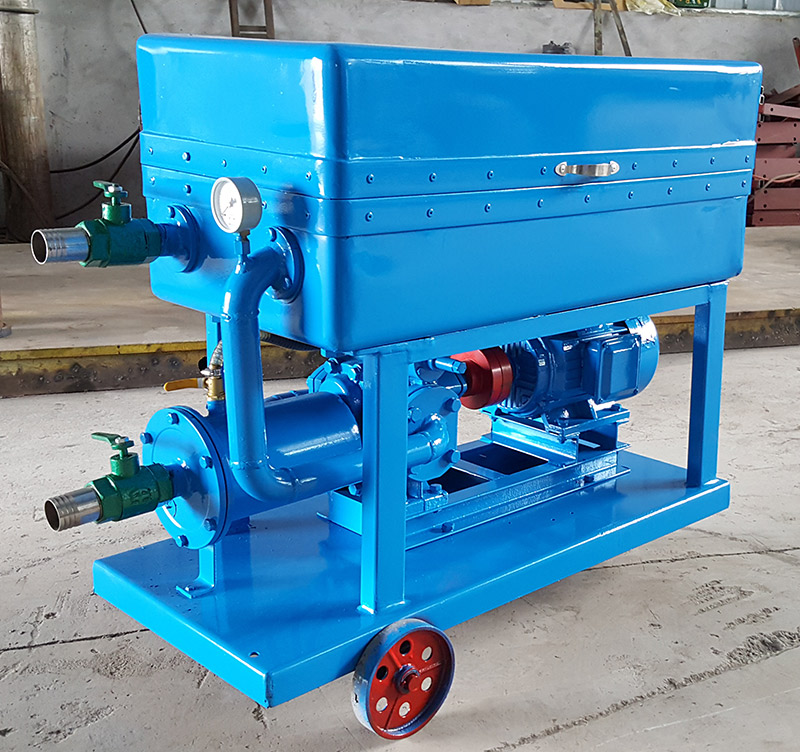

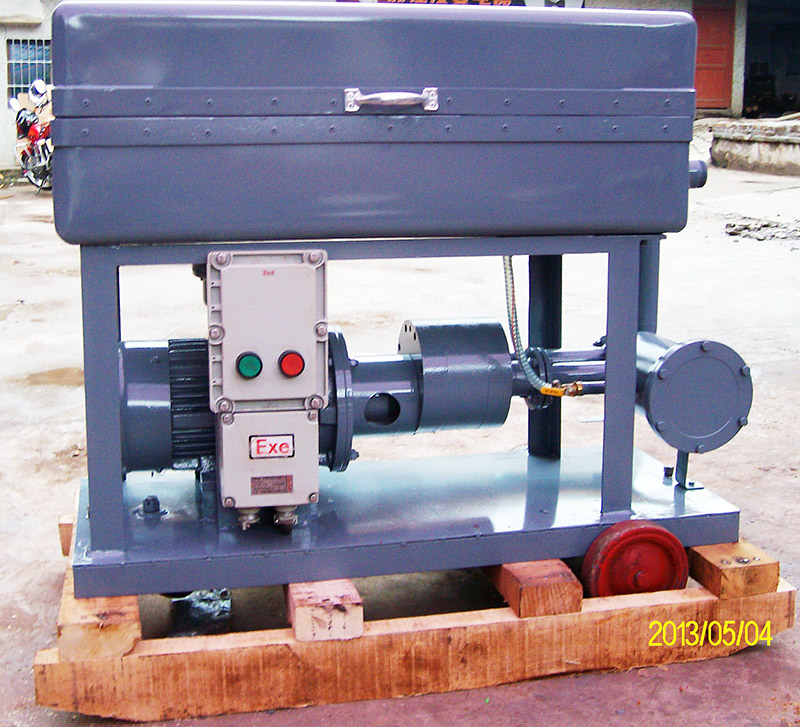

0514-89792992防爆型板框滤油机 报警型板框滤油机 常规型板框式加压滤油机
板框压力式滤油机是专为电厂、电站、工矿企业的变电所（室）润滑室库、石油、化工、冶金、国防科研等单位，用来过滤变压器油、透平油、航空液压油及其它类似油液的水分和杂质。水分主要靠滤纸吸附，杂质靠滤纸间隙过滤。Plate and frame oil filter press
符合JB/T 5153-2017 《板框式加压滤油机》
代替JB/T5153-2006

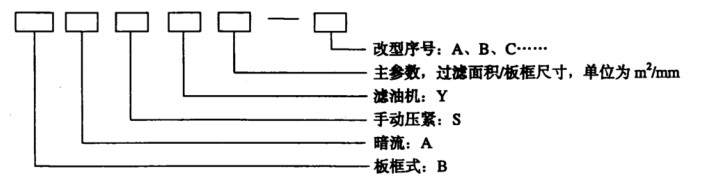

型号表示
性能特点
随机附件：输油泵轴封、滤纸。
可选备件：滤纸；KJA型自封快速活接头。
技术参数
油泵工作压力≤05MPa
电源AC380V 50Hz
其他规格，请与我公司技术部联系
| 型号规格 | 滤油能力L/min | 过滤面积㎡ | 板框尺寸 | 推荐外观尺寸cm | 进出口径cm | 电机功率kw | 重量kg |
| LY-50 | 50 | 0.39 | 180×180 | 800×370×620 | 25 | 1.1 | 180 |
| LY-100 | 10 | 1.3 | 280×280 | 900×540×740 | 32 | 2.2 | 280 |
| LY-120 | 120 | 1.54 | 280×280 | 1050×540×740 | 32 | 2.2 | 310 |
| LY-150 | 150 | 1.89 | 280×280 | 1140×540×740 | 32 | 3 | 380 |
| LY-200 | 200 | 2.46 | 280×280 | 1290×540×740 | 40 | 4 | 450 |
|
参数名称 |
型号单位 |
LY-30 |
LY-50 |
LY-100 |
LY-150 |
LY-200 |
LY-300 |
|
|
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
|
|
工作压力 |
MPa |
≤0.3 |
||||||
|
过滤面积 |
m2 |
0.6 |
0.78 |
1.3 |
1.89 |
2.5 |
3.2 |
|
|
板框尺寸 |
mm |
280×280 |
300×300 |
|||||
|
压紧方式 |
|
手动螺旋压紧 |
||||||
|
工作电源 |
V |
380V/50Hz(或根据用户需要) |
||||||
|
电机功率 |
kw |
1.5 |
1.5 |
1.5 |
4.0 |
4.0 |
5.5 |
|
|
进出口管径 |
mm |
32 |
32 |
40 |
50 |
50 |
60 |
|
|
滤纸尺寸 |
mm |
295×295 |
320×320 |
|||||
|
外形尺寸 |
长 |
mm |
600 |
600 |
800 |
950 |
950 |
1600 |
|
宽 |
mm |
470 |
470 |
470 |
470 |
470 |
600 |
|
|
高 |
mm |
950 |
950 |
1000 |
1050 |
1050 |
1100 |
|
|
设备重量 |
kg |
150 |
180 |
240 |
410 |
500 |
600 |
|
 |
 |
 |
