JB/T5262-91

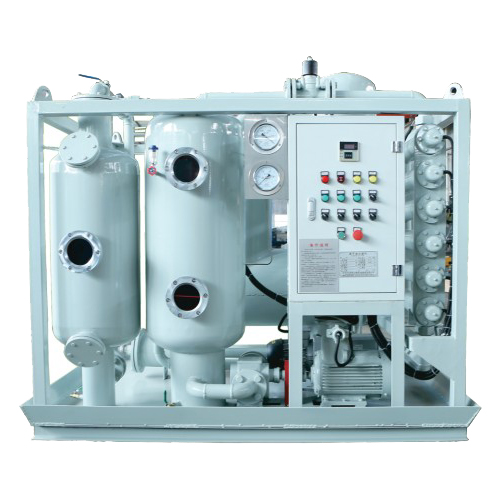

多功能汽轮机油净化装置利用目前国际上传统的两种汽轮机油净化处理技术，即“真空加热分离”、“聚结分离”技术相结合，同时结合复合式过滤技术，克服了传统真空滤油及专用聚结分离滤油两种过滤设备的不足，本机组能快速有效地去除透平油或相当于透平油粘度的其它类似油液中的乳化水、游离水及颗粒杂质，提高油液中的清洁度等级，延长油液的使用寿命。
DYJZ型汽轮机油净化装置并联于汽轮机油系统中，连接于汽轮机主油箱上，它可与汽轮机系统同时运行，连续或断过滤和净化汽轮机油，也可单独对汽轮机油进行净化和处理，即可在线运行也可离线运行。本装置具有破乳、聚结、沉淀、分离、过滤与再生六大功能。
◇产品功能
真空油膜拉张与聚结破乳技术相结合，破乳迅速、彻底。绕流分离与聚结分离技术相结合，脱水高效、快速。可反复清洗利用的全新WLX过滤元件，5μm污物载留精度(βx≥200)，其去污能力强、过滤效率高及使用寿命长，大大地降低了运行成本。加强型WGF聚结分离元件，超强的聚水和分水功能，乳化水、溶解水去除快速、彻底。自动油水界面控制，分水自动排放。
◇可选功能
选用PLC为核心的程序自动控制，可实现远程监控及与DCS系统对接实现总控。可预选的除酸装置，能有效地脱除油中的
酸性物质及极性物质，防止油液老化。
◇技术参数
油泵工作压力≤0.5MPa
过滤器压差≤0.35MPa
运行工作真空≤9500Pa
其它规格，请与我公司技术部联系
|
型号规格 |
净油量L/h |
配套功率kW |
推荐外形尺寸cm |
口径mm |
适用机组 |
|
DYJZ-4500 |
4500 |
28.5 |
165×126×165 |
32 |
25~125 |
|
DYJZ-7800 |
7800 |
43.1 |
210×156×178 |
40 |
125~300 |
|
DYJZ-12000 |
12000 |
73.5 |
265×182×192 |
50 |
300~600 |
◇性能指标
待净化油经本装置数次循环处理后可达下列指标:
外观:透明、淡黄、无游离水 含水量:≤100~200ppm 净化清洁度:NAS1638 7级或SAE 4级 酸值:≤0.03mgKOH/g
◇系统流程图
◇附件及可选备用件
随机附件:输油泵轴封、进出口配套反法兰、视孔玻璃、真空配件
可选备件:JLX聚结滤芯及YSF分水滤芯;
除酸装置(若配)采用XDK2高分子材料
|
型号 |
DYJZ-1 |
DYJZ-3 |
DYJZ-6 |
DYJZ-9 |
DYJZ-12 |
||
|
流量 |
L/h |
1000 |
3000 |
6000 |
9000 |
12000 |
|
|
工作真空度 |
Pa |
≤9500 |
|||||
|
工作压力 |
Mpa |
≤0.5 |
|||||
|
加热功率 |
kW |
24 |
24 |
38 |
48 |
72 |
|
|
总功率 |
kW |
27.3 |
27.7 |
43.5 |
57.09 |
72 |
|
|
进出口通径 |
mm |
DN25 |
DN25 |
DN40 |
DN50 |
DN65 |
|
|
电源电压 |
380V 50Hz 三相四线电源 |
||||||
|
重量 |
kg |
900 |
900 |
1200 |
1600 |
1900 |
|
|
外形尺寸 |
长 |
mm |
1500 |
1500 |
1700 |
3400 |
2000 |
|
宽 |
mm |
1100 |
1100 |
1300 |
2150 |
1500 |
|
|
高 |
mm |
1800 |
1800 |
1750 |
2200 |
2200 |
|
