主要特点

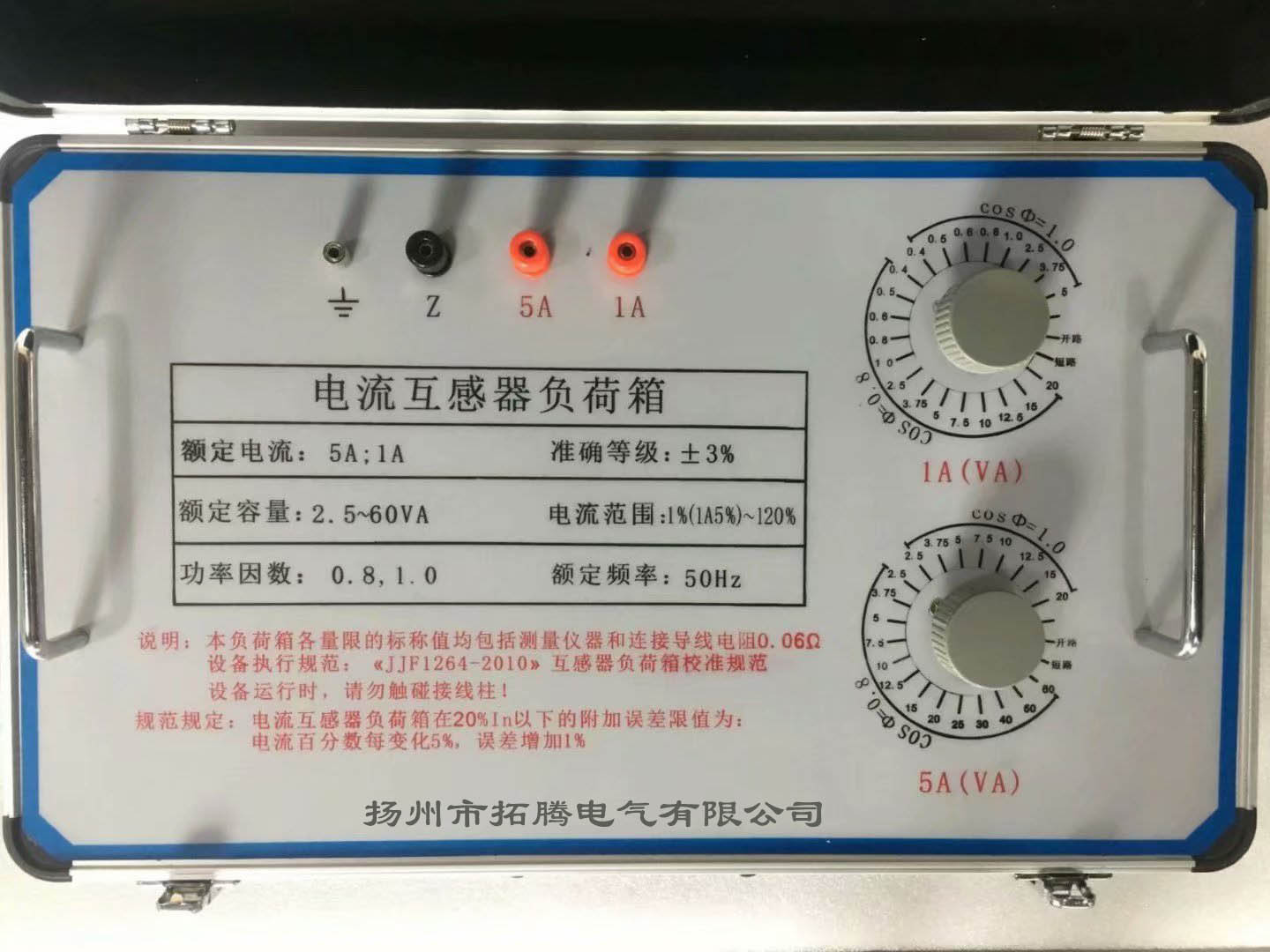

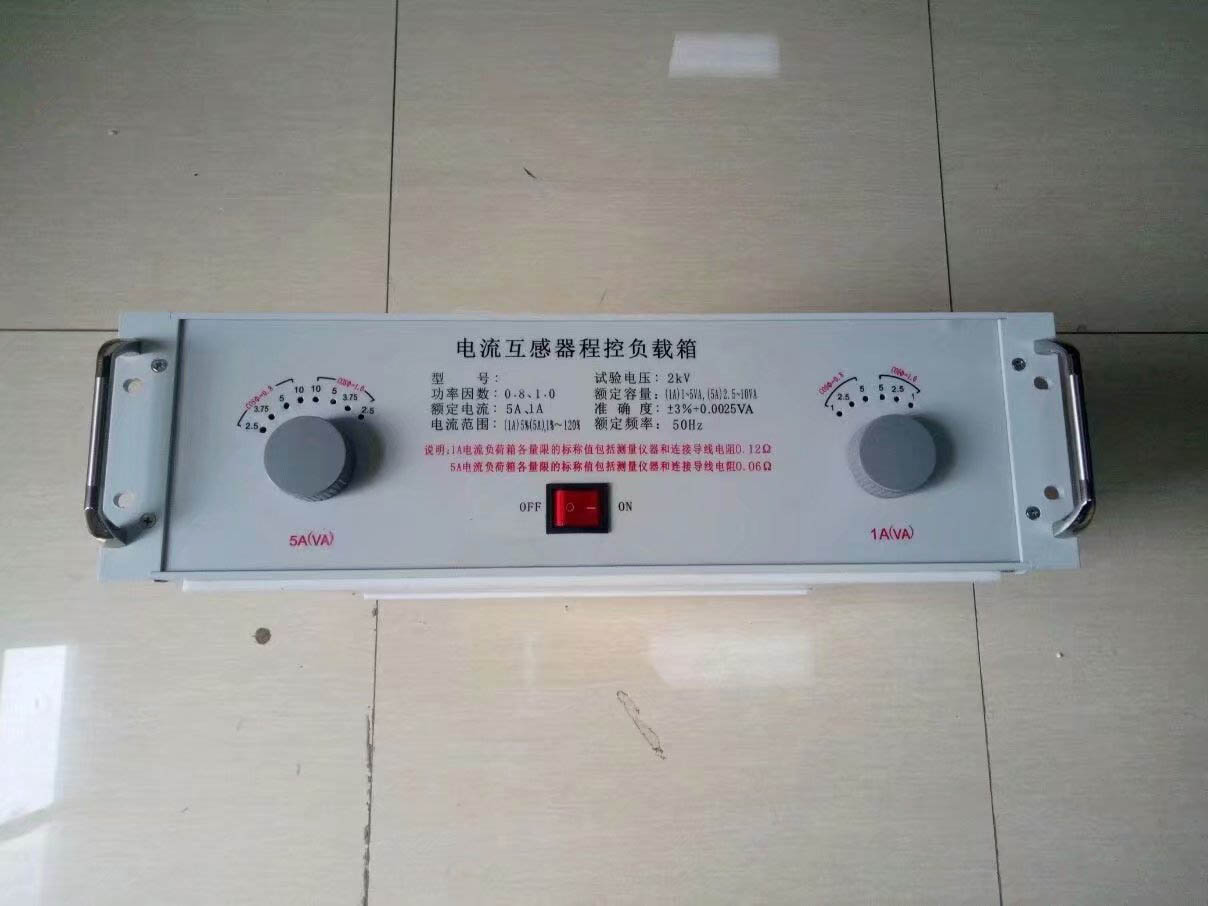

      重量轻，外形美观，电流范围宽。负载箱面板使用了拉丝工艺，字体清晰，所遵循的检测标准面板上也都有体现。内部采用了一体成型的电路板工艺，代替了以前老式的连接走线工艺，数据更加稳定，内部设计更加合理。

技术指标

1、环境条件

温 度：5—40℃ 湿 度:＜80%(25℃)

海拔高度: ＜1500m 电源频率：50Hz

2、额定容量：2.5-60VA （O-3.2Ω）

3、测量范围：5%-120%

4、二次电流: 5A,1A（额定电流为5A 或者1或者5A和1A一体）特殊负荷数可定制

5、功率因数：0.8，1.0

6、准确度：±3%

7、试验电压：2Kv

使用指南

1、将本设备串接到被试电流互感器的 K2 与校验仪 Tx 之间。

2、将负荷调节到被试电流互感器的实际二次负荷。

注:部分电流互感器的二次负荷是以电阻来表示的,单位为Ω.电流互感器负荷箱的负荷一般是以容量来表示的单位 VA.它们的转换关系为:

容量(VA)=电阻值(Ω)*二次电流(A)* 二次电流(A)

（1） 将本设备可靠接地。

注意事项：为保证互感器二次负载的准确性，必须使互感器二次端连接在负载箱的两条连接线总电阻值为 0.06Ω。若二次再联校验仪则校验仪对互感器二次引起的负载也算进去，这样才能保证精度
