一、用途
电能计量管理规程规定各电力计量部门必须定期对TV二次压降、TV二次负荷及TA二次负荷进行测试。使用的较为经典的是基于测差原理的专用检测设备，这种设备的优点是测试精度高、抗干扰能力强，缺点是需要临时放置较长测试电缆线，这不仅加大了工作量也增加了一些不安全因素。而本产品采用无线数据通讯与同步技术，从而取消了长电缆盘，其测量精度能满足各电力公司、发电厂对TV二次压降、TV二次负荷及TA二次负荷检测的需要。
二、主要特点
• 非GPS型，采用无线电同步及传数，克服GPS型无线压降测试仪在室内无法搜星的缺点，更加方便现场测试。

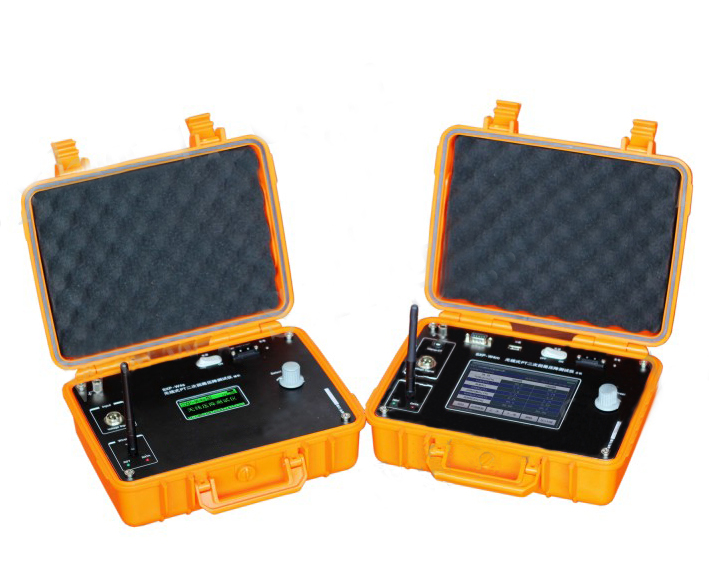

• 主机采用5.6英寸大屏幕彩色中文TFT液晶显示、触屏与一键飞梭双功能操作，显示清晰、操作简单；辅机采用OLED显示。
• 具有实时测量TV二次压降、TV二次负荷及TA二次负荷的功能。
• 主机与辅机均采用大容量可充电锂离子电池，亦可采用交流220V供电，在交流供电的同时给内置电池充电，方便现场使用。
• 能长期保存600组测试数据，具有USB接口，可将测试数据直接写入U盘。
• 具有RS–232通讯接口，能实现测试工作的“无笔化”作业要求。
三、主要指标
基本误差
测 TV二次回路压降：
比差、角差的允许误差Δf,Δδ
Δf =±(2%f +0.05)%
Δδ=±(2%δ+2.0) '
测TV二次负荷：
电导、电纳的允许误差ΔG,ΔB
ΔG =±(2%G+未位2个字)mS
ΔB =±(2%B+未位2个字)mS
测TA二次负荷：
电阻、电抗的允许误差ΔG,ΔB
ΔR =±(2%R+未位2个字)Ω
ΔX =±(2%X+未位2个字)Ω
数字百分表的基本误差ΔP
ΔP =±(1%P+未位2个字)%
测频率的基本误差ΔF
ΔF =±(1%F+未位2个字)Hz
测量范围及分辨率
测TV压降：
比差 (f) ：±( 0.001～20.00 )%
角差 (δ)： ±( 0.1～2000 ) '
测TV负荷
电导 (G)：±( 0. 0100～50.0 )mS
电纳 (B)：±( 0.0100～50.0 )mS
测TA负荷：
电阻 (R)：±( 0.0010～2000 )Ω
电抗 (X)：±( 0.0010～2000 )Ω
测频率：
FREQ：(40.00～65.00)Hz
内阻及绝缘
电压输入：Voltage Signal（端子名）
100kΩ Cosφ=1.0（内阻）
对机壳：1500V工频（绝缘）
一般数据：
功率消耗：主机≤5 VA 辅机≤3 VA
体 积：长×宽×高 ≈28cm×23cm×10cm
净 重：主机、辅机≈ 2Kg
适用条件：
工作电源：AC 220V10% 50±0.5 Hz
外部磁场：≤3 奥斯特
环境温度：-25℃～ +55℃
相对湿度：≤95% (25℃)
